전압변성기
Transformer [ 표준형 ]
센서 + True RMS to DC변환기 일체형전압 위(형)상을 측정하고 계측을 위한
True RMS 변환회로가 내장된 일체형 제품

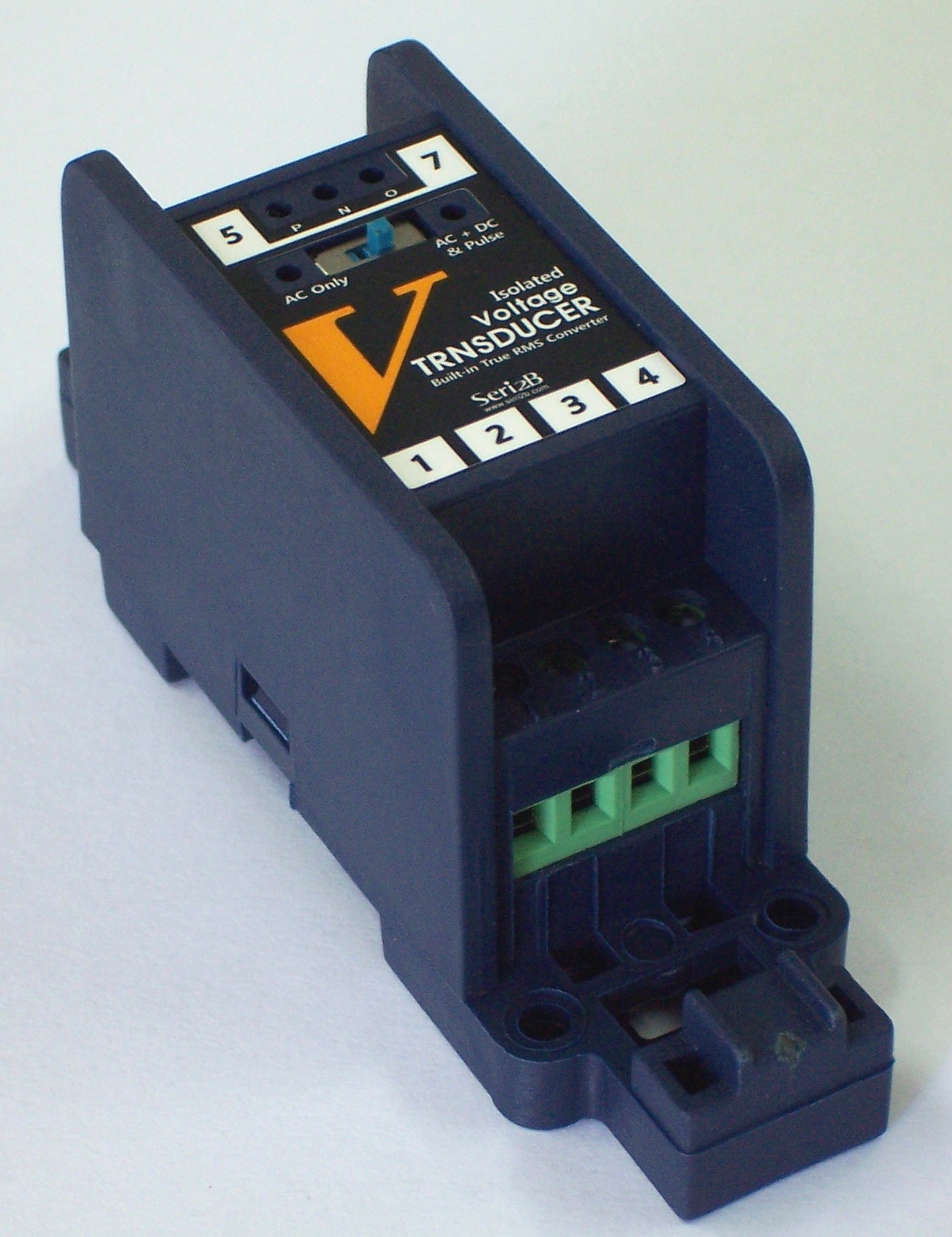

IVT-D4 시리즈
- 장착구조Din-rail, Panel 취부형
- 측정대역DC ... AC 25KHz(-1dB)
- 생산정격50V, 100V ... 1,000V
- 동작전원24VDC 단일전원공급
- 출력신호정격전압 / DC 0~5V & 4~20mA Dual output
- 구성특징Isolated, Differential input type
- 제품치수18x30x19(H)mm
● IVT-D4 시리즈는 IVS-PA 전압센서를 기반으로 차동입력 구성의 전압 측정부와 True RMS to DC Converter를 통해 변환된 아날로그표준 신호인 DC 0~5V & 4~20mA를 출력하는 전압 계측용 복합부품 입니다.
이는 자성체를 사용하는 타 전압측정 부품에서의 자기장 영향과 잔류자기, 철손 등의 현상이 전혀 없음으로 매우 안정되고 정확한 측정이 가능한 장점이 있습니다.

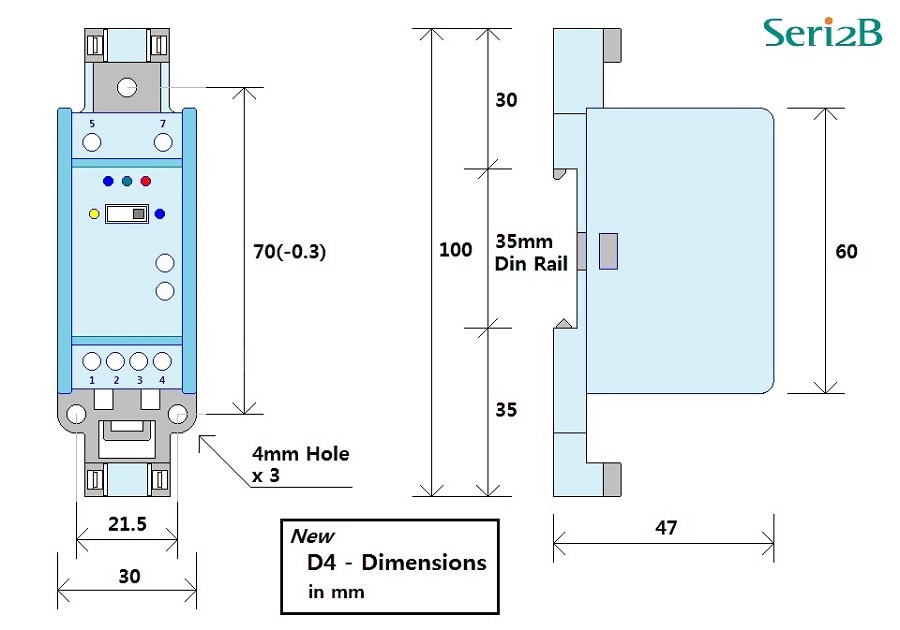

제품치수도

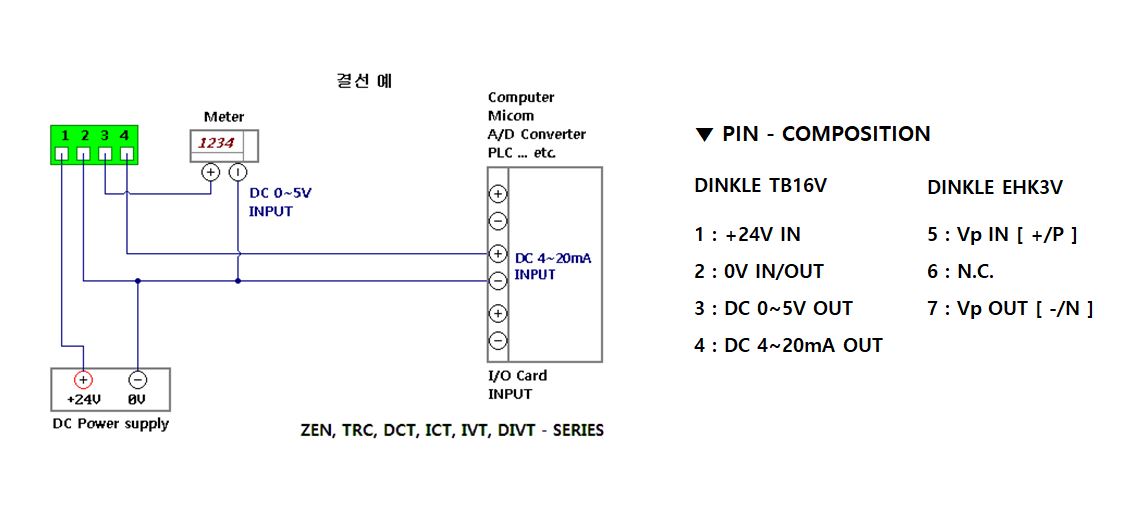

결선도
