전류센서
Sensor [ 표준형 ]
전류 위(형)상을 측정하기 위한 제품으로
피 측정전류와 동일 형상의 신호가 출력되는 제품
DIN RAIL & PANEL MOUNTING TYPE
-
ICS-D4 시리즈 Shunt based, Isolated type
.JPG)
- Din-rail, Wall mount
- DC ... AC 25KHz(-1dB)
- 1A, 2.5A, 5A, 10A
- ±12VDC 이중전원공급
- 정격전류 / ±~5V OUTPUT, Ref. 0V
- 30x100x47(H)mm
-

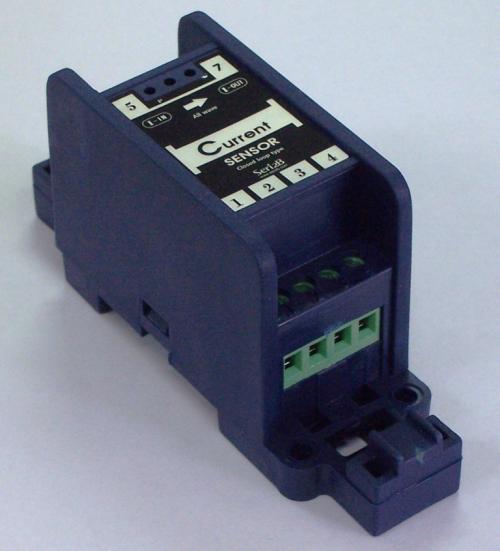

SCV-D4 시리즈 Open & Closed loop type
.JPG)
- Din-rail, Wall mount
- DC ... AC 60KHz(-1dB)
- 3A, 5A, 10A, 15A, 20A, 30A
- ±12VDC 이중전원공급
- 정격전류 / ±~5V OUTPUT, Ref. 0V
- 30x100x47(H)mm
PANEL & WALL MOUNTING TYPE
-

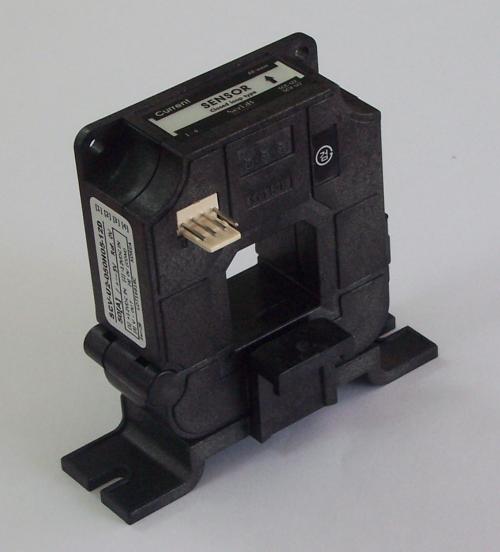

SCV-U2 시리즈 Open & Closed loop type
- Panel, Wall mount
- DC ... AC 20KHz(-1dB)
- 30A, 50A, 100A, 150A, 200A
- ±12VDC 이중전원공급 [Max ±3W(6W)]
- 정격전류 / ±~5V OUTPUT, Ref. 0V
- 58x66x23(H)mm(받침대 제외), 내경 22x22mm
-
SCC-U2 시리즈 Closed loop type
- Panel, Wall mount
- DC ... AC 50KHz(-1dB)
- 100A(1) & 200A(2)
- ±12VDC 이중전원공급 [Max ±3W(6W)]
- 정격전류 / (1)±~40mA (2)±~100mA, Ref. 0V
- 58x66x23(H)mm(받침대 제외), 내경 22x22mm
-

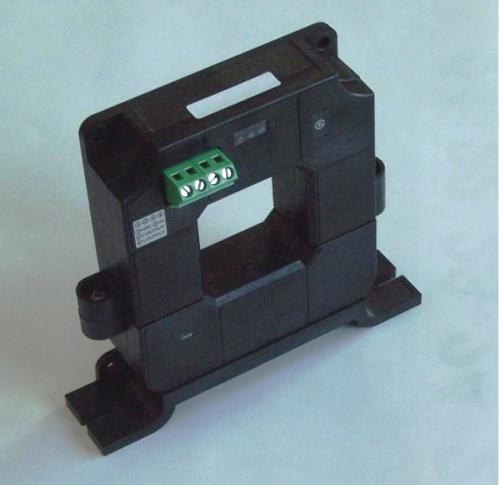

SCV-U4 시리즈 Open & Closed loop type
- Panel, Wall mount
- DC ... AC 20KHz(-1dB)
- 200A, 250A, 300A, 400A, 500A
- ±12VDC 이중전원공급 [Max ±6W(12W)]
- 정격전류 / ±~5V OUTPUT, Ref. 0V
- 97x109x29(H)mm(받침대 제외), 내경 42x42mm
-
SCC-U4 시리즈 Closed loop type
- Panel, Wall mount
- DC ... AC 50KHz(-1dB)
- 300A(1) & 500A(2)
- ±12VDC 이중전원공급 [Max ±6W(12W)]
- 정격전류 / (1)±~100mA (2)±~200mA, Ref. 0V
- 97x109x29(H)mm(받침대 제외), 내경 42x42mm
-

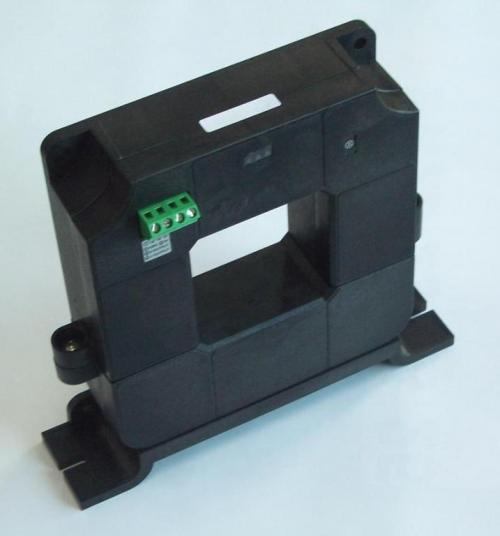

SCV-U6 시리즈 Open & Closed loop type
.jpg)
- Panel, Wall mount
- DC ... AC 20KHz(-1dB)
- 500A, 600A, 750A, 800A, 1,000A
- ±12VDC 이중전원공급 [Max ±6W(12W)]
- 정격전류 / ±~5V OUTPUT, Ref. 0V
- 145x155x43(H)mm(받침대제외), 내경 62x62mm
-
SCC-U6 시리즈 Closed loop type
.jpg)
- Panel, Wall mount
- DC ... AC 50KHz(-1dB)
- 500A(1) & 1,000A(2)
- ±12VDC 이중전원공급 [Max ±6W(12W)]
- 정격전류 / (1)±~100mA (2)±~200mA, Ref. 0V
- 145x155x43(H)mm(받침대제외), 내경 62x62mm
