전류변성기
Transformer [ 표준형 ]
전류 위(형)상을 측정하고 계측을 위한
True RMS 변환회로가 내장된 일체형 제품

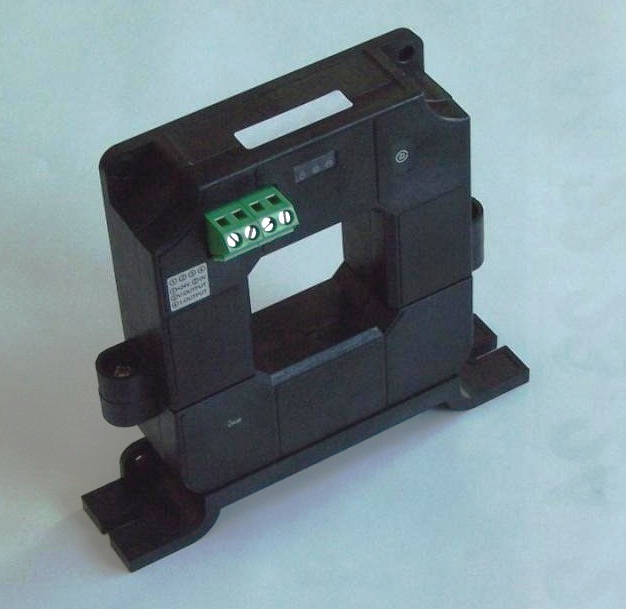

ZEN-U4 시리즈
- 장착구조Panel 취부형
- 측정대역DC ... AC 50KHz(-1dB)
- 생산정격200A, 300A, 400A, 500A
- 동작전원24VDC 단일전원공급
- 출력신호정격전류 / DC 0~5V & 4~20mA Dual output
- 구성특징Closed loop type
- 제품치수97x109x29(H)mm, In size 42x42mm
● ZEN-U4 시리즈는 Closed loop 전류센서와 True RMS to DC Converter를 통해 변환된 아날로그표준 신호인 DC 0~5V & 4~20mA를 출력하는 전류 계측용 복합부품 입니다.
ZEN-U4 시리즈는 전류측정용 관통구 개폐구조와 AC+DC 복합전류 및 AC전용 전류계측을 선택하는 선택S/W, 전원램프, 정상통전램프, 과전류통전램프가 장착되어 사용의 편리함과 더불어 간편한 시공성의 장점이 있습니다.

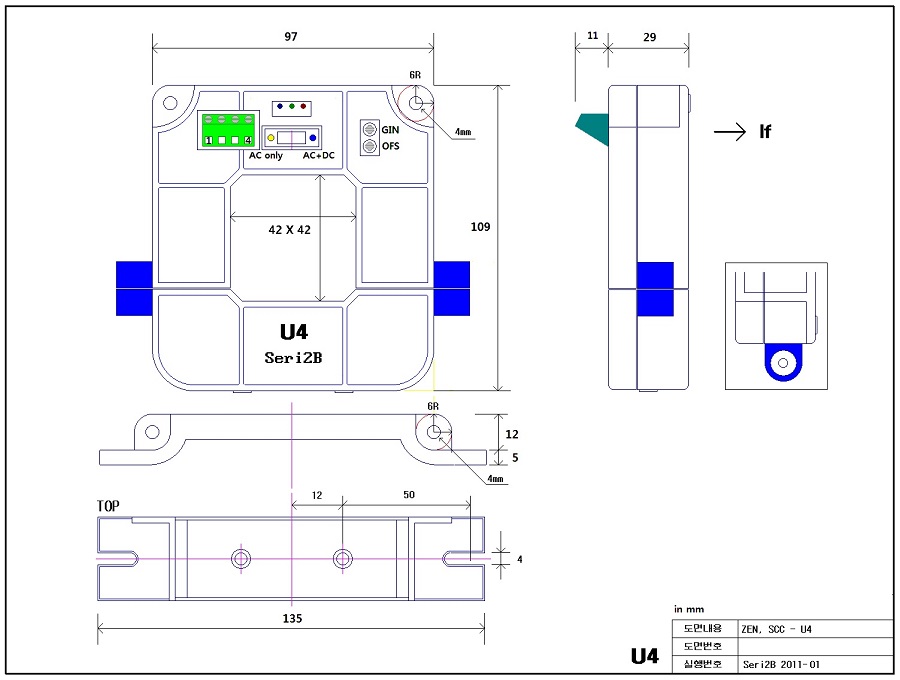

제품치수도

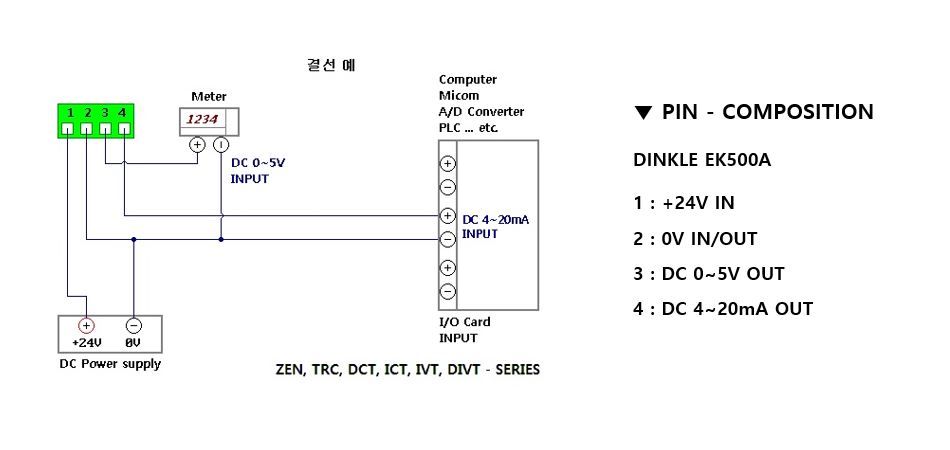

결선도
