전류변성기
Transformer [ 표준형 ]
전류 위(형)상을 측정하고 계측을 위한
True RMS 변환회로가 내장된 일체형 제품
ACTL-W1 시리즈
- 장착구조Wire hook, Panel 취부형
- 측정대역AC 50KHz(-1dB)
- 생산정격15A, 30A, 50A
- 동작전원24VDC, 4~20mA loop power
- 출력신호정격전류 / DC 4~20mA Output
- 구성특징Transformer type
- 제품치수32x46x24(H)mm, In size 12x12mm
● ACTL-D4 시리즈는 고품질 자성체를 기반으로 Transformer type의 전류센서와 True RMS to DC Converter를 통해 변환된 아날로그표준 신호인 DC 4~20mA를 무전원 형태로 출력하는 교류전류 전용의 복합부품입니다.
이는 전류측정용 관통구 개폐구조에서 장착의 편리함과 간결한 배선은 빠른 시공이 가능한 장점이 있습니다.

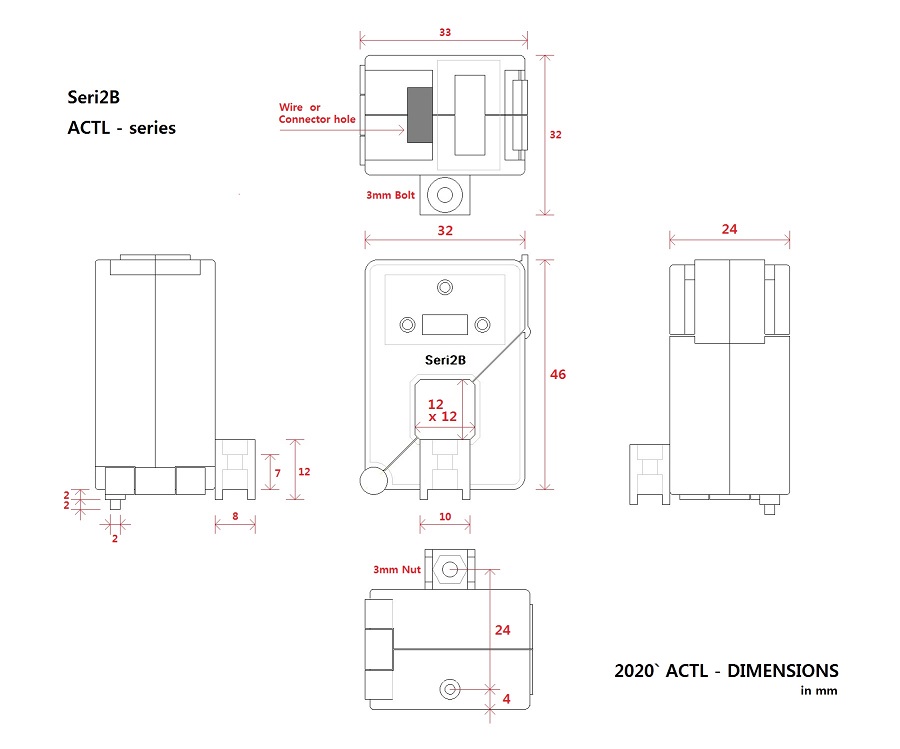

제품치수도

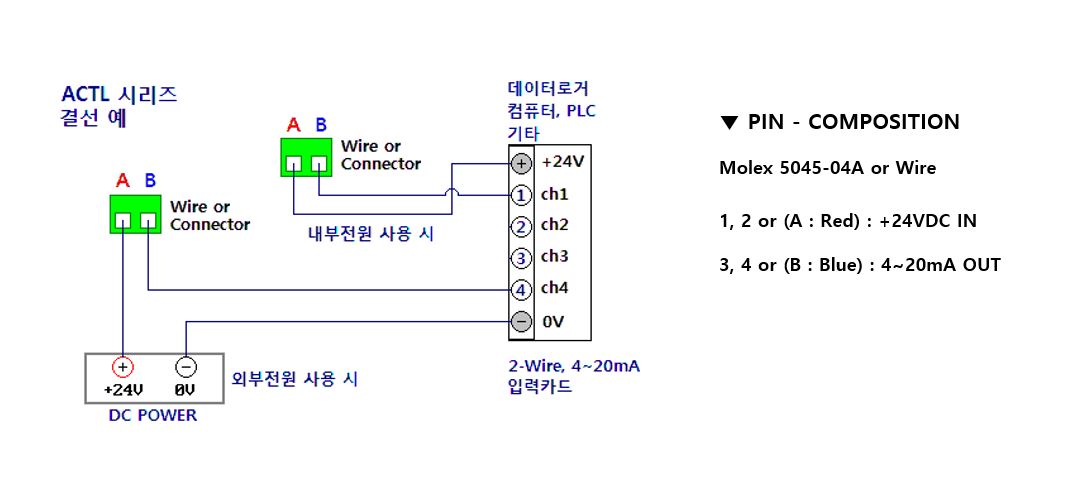

결선도
