전류센서
Sensor [ 표준형 ]
전류 위(형)상을 측정하기 위한 제품으로
피 측정전류와 동일 형상의 신호가 출력되는 제품
SCC-PB 시리즈
- 장착구조PCB mount
- 측정대역DC ... AC 100KHz(-1dB)
- 생산정격5A ... 30A
- 동작전원±12VDC 이중전원공급
- 출력신호30A / ±~30mA OUTPUT, Ref. 0V
- 구성특징Closed loop type
- 제품치수30x16x19(H)mm
● SCC-PB 시리즈는 전류형상을 측정하는 목적의 전류센서로서 Closed loop 회로를 기반으로 구성된 전류센서입니다.
이는 타 전류측정 부품에서의 자기장 영향과 잔류자기, 철손 등의 현상이 최소화 하여 매우 안정되고 고속의 정확한 측정이 가능한 장점이 있습니다.

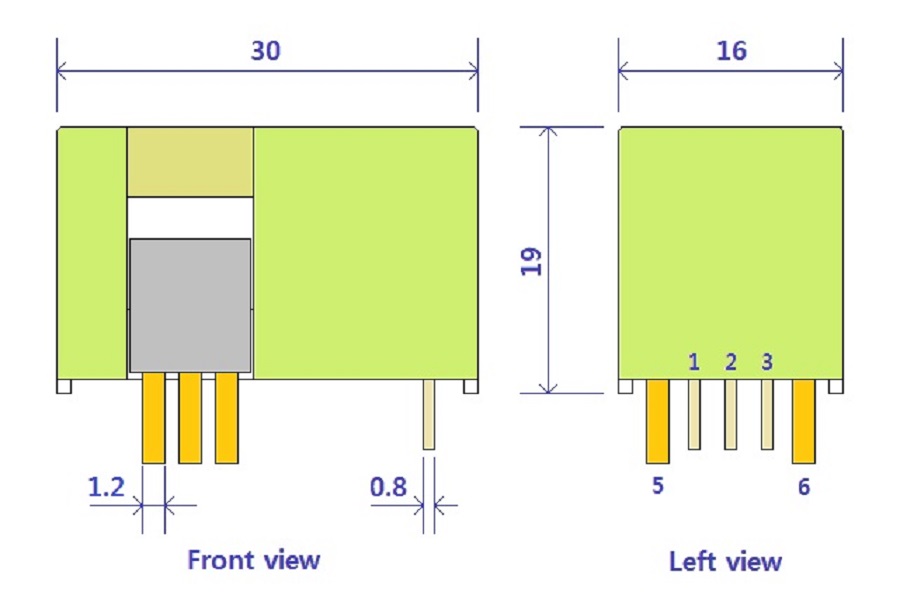

제품치수도

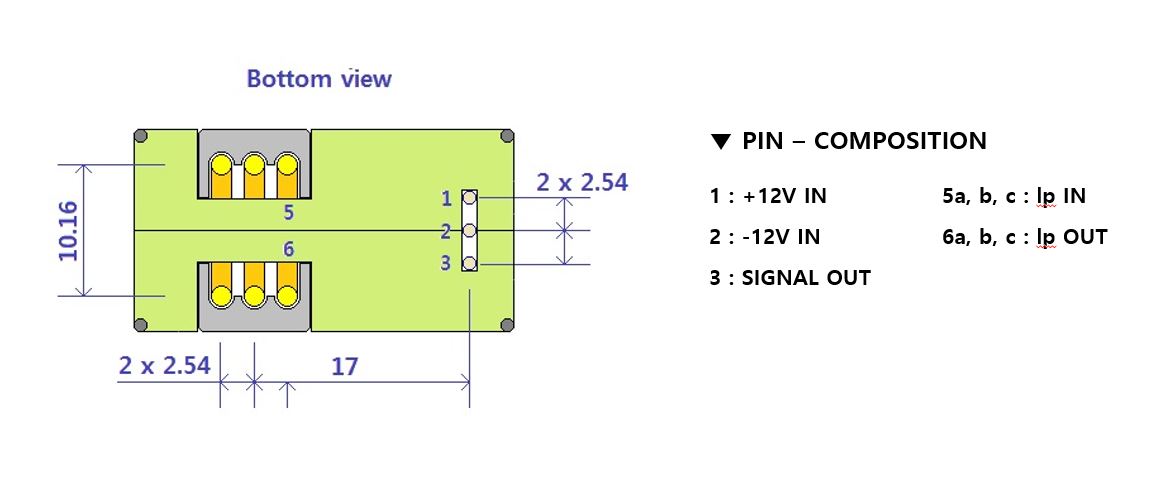

결선도
