전류센서
Sensor [ 표준형 ]
전류 위(형)상을 측정하기 위한 제품으로
피 측정전류와 동일 형상의 신호가 출력되는 제품
SCT-W1 시리즈
- 장착구조Wire hook, Panel mount
- 측정대역AC 30KHz(-1dB)
- 생산정격15A, 30A, 50A
- 동작전원±12VDC 이중전원공급
- 출력신호AC 정격전류 / ~5V OUTPUT, Ref. 0V
- 구성특징Transformer type
- 제품치수32x46x24(H)mm, 내경 12x12mm
● SCT-W1 시리즈는 교류전류형상을 측정하는 목적의 교류 전용 전류센서로서 고품질 자성체를 사용한 전류센서입니다.
SCT-W1 시리즈는 CT-W1 시리즈를 기반으로 외부전원공급 환경에서 목적하는 전압신호 출력을 형성함으로 사용자의 다양한 사용 환경에 대응하는 목적이 있습니다.

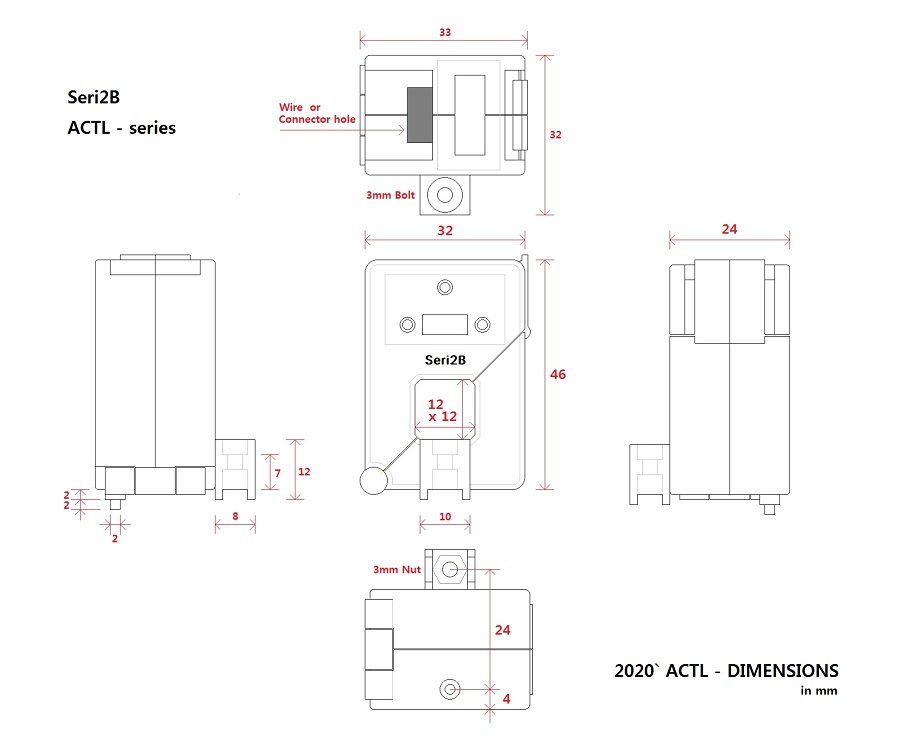

제품치수도

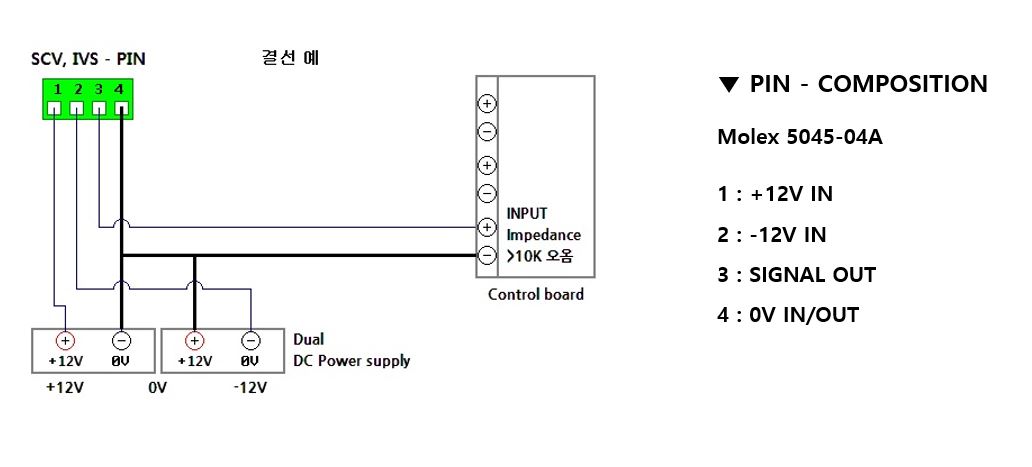

결선도
